Moderne Low Board Möbel bieten viel Stauraum für elektronische Gerätschaften. Dabei fällt eines auf: Die Geräte sollen nicht mehr sichtbar sein. Bei grossen Stromfressern wie Spielkonsolen und Multimedia-Computer besteht die Gefahr, dass die so geschaffenen thermischen Käfige die Lebenszeit der Geräte deutlich beeinträchtigen; durch die geschlossenen Möbel kann sich ein Wärmestau (Hot-Spot) entwickeln.
Dieser Artikel beschreibt, wie ein handelsübliches Low Board mittels eines Computer-Lüftungssystems ausgestattet werden kann um Wärmestaus zu vermeiden.
Anordnung der Lüftung
Als erstes ist die richtige Anordnung der Lüfter im Möbel zu wählen. Es sollte sich ein Wärmestrom von unten gegen oben, sowie von vorne gegen hinten entwickeln.
Wo keine Lüfter wirken (d.h. passive Lüftung), muss die Rückwand des Möbels komplett entfernt werden, damit sich weniger Hot-Spots bilden können. Die Lüfter selbst werden in der Rückwand des Möbels platziert und saugen somit kalte Luft von der Möbelfront an.

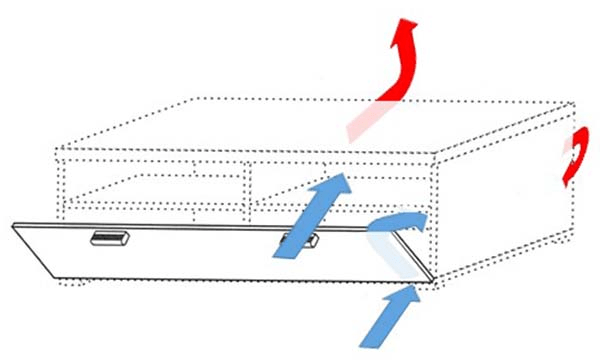

Das folgende Bild illustriert einen möglichst optimalen Luftstrom durch das Möbel (kalte Luft blau, warme Luft rot).
Hardware auswählen
Nach dem Anordnen der Lüfter stellt sich die Frage, welche Hardware für ein entsprechendes Lüftungssystem von Relevanz ist:
Lüftersteuerung
Die Lüfter sollen einzeln (manuell) steuerbar sein; so kann sichergestellt werden, dass die Lüftung nicht hörbar ist, aber trotzdem genügend effizient um die Wärme (meist einige 100W) aus dem Möbel abzuführen.

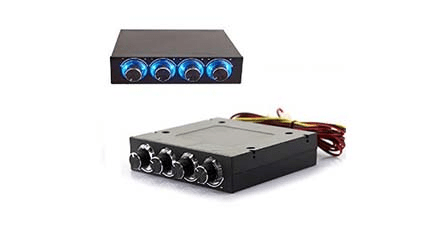

Eine mögliche Auswahl dazu bietet die Mystore365 Vier Fan-Controller-Agentur.
Ebenfalls können hier auch Systeme gewählt werden, welche über Temperatursensoren verfügen und die Lüfter entsprechend automatisch regeln. Dies dann zu empfehlen, wenn die manuelle Steuerung im minimal wirksamen Aktiv-Zustand zu laut wird.
Lüfter
Hier ist darauf zu achten, dass möglichst viel Luft möglichst leise umgewälzt wird. So sind grössere Lüfter zu bevorzugen, diese können aber platzbedingt nicht in jedem Möbel montiert werden.
Als mögliche Lüfter kommen die Noctua NF-S sowie NF-A Serie in Frage:
- 2x Noctua NF-A8 (seitwärts links) & Lüftergitter
- 1x Noctua NF-S12A (oben Mitte) & Lüftergitter
- 1x Noctua NF-A8 (seitwärts links) & Lüftergitter
Zusätzlich ist es empfehlenswert, die Lüfter auf der Rückseite mit einem Schutzgitter zu versehen. Dies verschafft dem Lüfter bei Belastung zusätzliche Stabilität. Lüftergitter können ebenfalls bei Amazon bezogen werden.
Stromversorgung
Eine ausreichende Stromversorgung stellt sicher, dass die Lüfter optimal und latent laufen. Die Stromversorgung soll aus Sicht der Lüfter derjenigen eines PC ebenbürtig sein; je nach Lüfter müssen also stärkere Netzteile verwendet werden. Im Normalfall beschrieben die Lüfterhersteller den Strombedarf in den entsprechenden Spezifikationen.

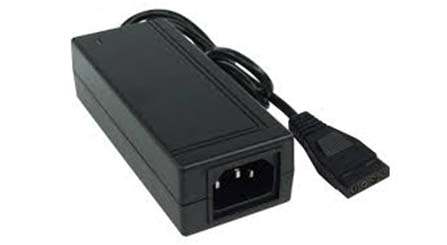

Hier kann auf das Phobya externes Netzteil 230V auf 4Pin Molex 24 Watt zurückgegriffen werden, welches ausreichend Strom für das Lüfter-Setup oberhalb liefert.
Ein Gerätekabel für die Schweiz liegt dem Paket nicht bei, dieses kann ebenfalls im Fachhandel erworben werden.
Montage
Die Montage gestaltet sich je nach Möbel etwas anders. Teilweise enthält das Möbel Zwischenböden, welche durch die Rückwand gestützt werden; in diesem Fall können die Lüfter nicht optimal angebracht werden (siehe Lüfter rechts im Lüfterlayout oben).
Lüfter
Als erstes ist die Rückwand so zu bearbeiten, dass die Lüfter eingesetzt werden können. Hierbei ist eine Lochfräse erforderlich, welche beispielsweise einer leistungsstarken Bohrmaschine aufgesetzt werden kann. Die Lochabstände für die Lüfterschrauben müssen sehr exakt ausgemessen und gebohrt werden (+/- 0.5mm), damit die Lüfter durch die Schraubenkraft nicht deformiert werden.
Anschliessend können die Lüfter mit den Lüftergittern mit Lüftungsrichtung gegen hinten aussen (Lüfter sind mit Pfeilen gekennzeichnet) montiert werden.
Lüftersteuerung

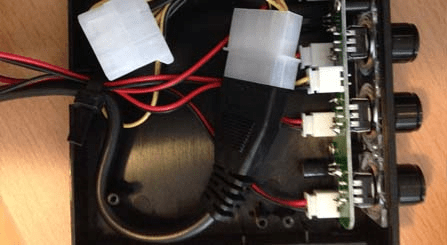

Das Innenleben der Lüftersteuerung gestaltet sich als sehr grosszügig, so kann der Molex-Stecker des Phobya Netzteils direkt ins Gerät gezogen und mittels Zugsentlastung (z.B. Kabelbinder) fixiert werden.
Die Schraubenbuchtungen der Lüftersteuerung können nun mittels M3-Muttern gefüllt werden, um die Lüftersteuerung im hinteren Bereich des Möbels zu fixieren (siehe Bild unten).
Die Lüfter selbst werden nun an der Lüftersteuerung angeschlossen sowie das Phobya Netzteils mit dem Gerätekabel an das Stromnetz gehängt.
Hier sei noch erwähnt, dass es sich empfiehlt, die Lüftersteuerung an einen Standby-Schalter / -Schiene mit dem Wärmeproduzenten zu hängen. Somit rotieren die Lüfter nur, wenn auch der Stromkonsument in Betrieb ist. Ebenfalls sollten komplett abschirmende Einlegeböden im Möbel vermieden werden, da ansonsten weitere Hot-Spots entstehen können. Anstatt Einlegeböden aus Holz sind so Gitter zu empfehlen.
Fazit
Eine effiziente Lüftung eines Möbels kann mittels Kombination von PC-Komponenten bewerkstelligt werden. Leider sind nicht alle diese Produkte in der Schweiz verfügbar und müssen teilweise importiert werden (z.B. über MeinEinkauf.ch).
Dieser Artikel beschreibt eine mögliche Auswahl von Komponenten, welche aufgrund des abgebildeten Möbel-Layouts sowie dessen Beschaffenheit ausgewählt wurden. Entsprechend lassen sich Möbel effizient kühlen sowie Hot-Spots aktiv vorbeugen.
