Lampen im Korridor sind häufig ohne Nutzen eingeschaltet. Deshalb hat Steinel die Sensor Innenleuchte RS10 entwickelt, welche über einen kostengünstigen Auto-Aus-Mechanismus verfügt. Leider wird die Schaltung selbst nicht einzeln verkauft, sodass man diese nur in den Steinel Lampen erhält. Da aber die Steinel Lampen stilistisch nicht in jede Wohnung passen, beschreibt dieser Beitrag die Vorgehensweise, wie die sich Schaltung in andere Produkte integrieren lässt.
Hinweis: Vor dem Einbau ist darauf zu achten, dass die Abdeckscheibe der neuen Lampe nicht mit Verzierungen oder Ähnlichem die Sensoren beeinträchtigt.
Schaltung der RS10 entfernen

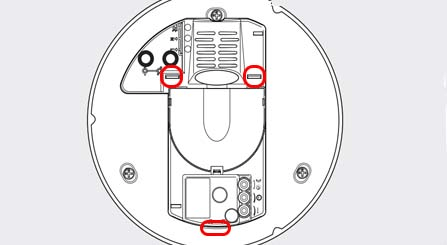

Die Schaltung, welche in die neue Lampe integriert werden soll, muss zuerst vom Original-Chassis entfernt werden. So kann die Schaltung auf der Rückseite ausgeklinkt werden:

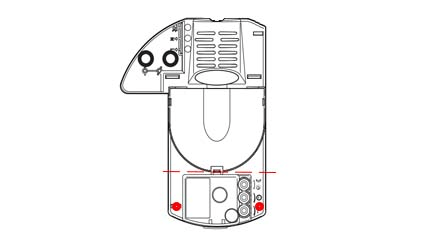

Nun liegt nur noch die Schaltung vor, welche an der folgenden Stelle durchtrennt wird (z.B. mit einer Holzsäge). Vorsicht: Die Stromzufuhrleitungen müssen komplett intakt bleiben (Kabel vorsichtig nach hinten drücken). Zugleich sind zwei Löcher zu bohren, welche die Fixierung in der neuen Lampe ermöglichen (siehe Bild unten).
Die der RS10 mitgelieferten Abstandhalter müssen nun von der Rückseite her in die Zwischenräume der Schaltung gedrückt werden, damit die Schaltung nicht zu nahe an das geerdete Gehäuse der neuen Lampe kommt. Um zusätzlich Kurzschlüsse zu vermeiden, kann die Rückseite der Schaltung mit Isolierband elektrisch isoliert werden. Anschliessend wird die Schaltung in der neuen Lampe mittels M4 Muttern fixiert (je nach Lampe sind Löcher zu bohren).

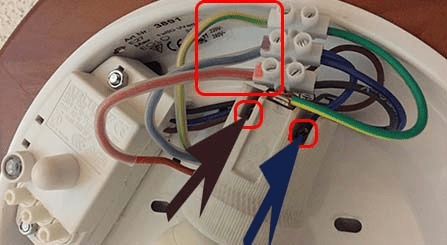

Nun ist die Verkabelung neu an die Hausverkabelung (grosse Markierung im Bild) anzubringen:
Verkabelung von der Steinel-Schaltung weggehend:
- Der braune Draht (+) wird mit dem positiven Pol der Lampe verbunden (linke Markierung im Bild)
- Der blaue Draht (-) mit dem negativen Pol (rechte Markierung im Bild), sowohl mit dem negativen Pol der Hausverkabelung
- Der schwarze Draht (+) wird mit dem positiven Pol (im Bild orange) der Hausverkabelung verdrahtet
Der Null-Leiter wird direkt ans Gehäuse durchgereicht. Somit ist der Einbau abgeschlossen.
Fazit
Zu guter Letzt erhält man eine Stromsparende, schön in die Wohnung integrierte Deckenlampe. Da die Platzverhältnisse nun geräumiger sind, kann die Lampe mit Philips Hue Bulbs ausgestattet werden, welche drahtloses Dimmen sowie Stimmungsbeleuchtung erlauben. So kann Energiesparen zum Erlebnis werden.
